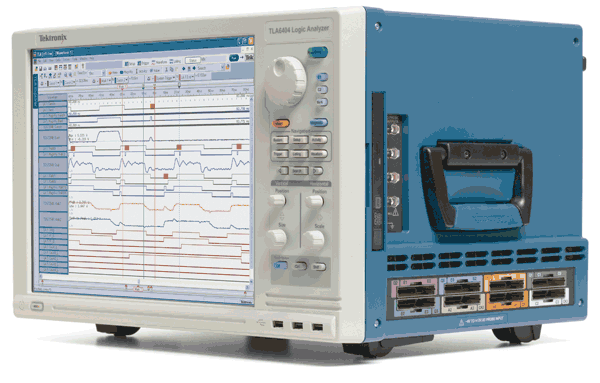

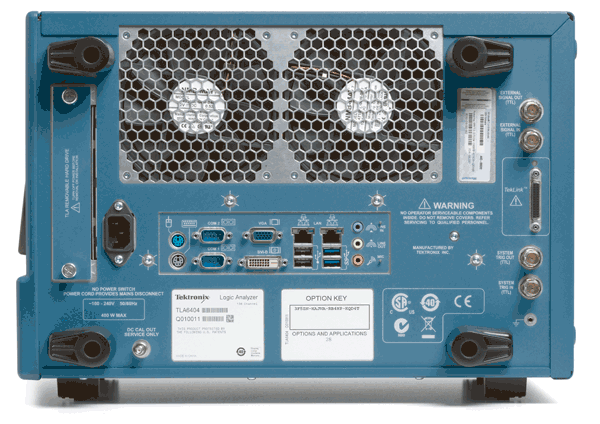

實惠的 TLA6400 系列邏輯分析儀提供對數字系統功能進行診斷、驗證和優化所需的性能。TLA6400 系列還提供完整的信號完整性診斷工具套件，可讓您快速隔離、識別和檢定難檢問題。為當今的應用增添大量支持，是幫助您應對當今數字設計診斷挑戰的理想工具。
應用
• 數字硬件驗證和調試
• 監測、測量和優化數字硬件性能
• 嵌入式軟件整合、調試和檢驗
| 通道 | 大狀態時鐘速率 | 定時 | 定時分辨率 |
|---|---|---|---|
| 34 | 667 MHz | 25 GHz | 40 ps |
| 通道 | 大狀態時鐘速率 | 定時 | 定時分辨率 |
|---|---|---|---|
| 68 | 667 MHz | 25 GHz | 40 ps |
| 通道 | 大狀態時鐘速率 | 定時 | 定時分辨率 |
|---|---|---|---|
| 102 | 667 MHz | 25 GHz | 40 ps |
| 通道 | 大狀態時鐘速率 | 定時 | 定時分辨率 |
|---|---|---|---|
| 136 | 667 MHz | 25 GHz | 40 ps |
| 功能 | 優勢 |
|---|---|
|
40 ps 分辨率 |
MagniVu™ 采集模式允許準確地觀察系統中的信號關系。 |
|
狀態采集 |
對時鐘速率高達 667 MHz、數據速率高達 1333 Mb/s 的快同步總線進行采集 |
|
15 吋顯示器 |
通過大顯示器以及可選的觸摸屏，您可以觀察到更多數據并有效地在數據中導航。 |
|
4 個型號 |
選擇 34、68、102 或 136 個通道以及高達 64 Mb 的記錄長度，靈活的解決方案可滿足任何預算。 |
|
拖放式觸發 |
從表中的八種不同觸發類型中簡單地將一種拖到波形上，邏輯分析儀就會自動設置觸發條件，這樣可避免錯誤，提高可重復性并節省時間。 |
|
拖放式測量 |
從測量工具欄內簡單地拖動一個圖標并放到感興趣的信號上，即可獲得結果表。節省時間、降低復雜性、減少測量不確定性。 |
|
毛刺觸發和儲存 |
允許在潛在的信號完整性問題上觸發并將其高亮顯示。TLA6400 系列不僅可以在問題上觸發，而且通過將可疑問題高亮顯示為紅色，方便地確定哪些問題需要進一步觀察。 |
|
iCapture |

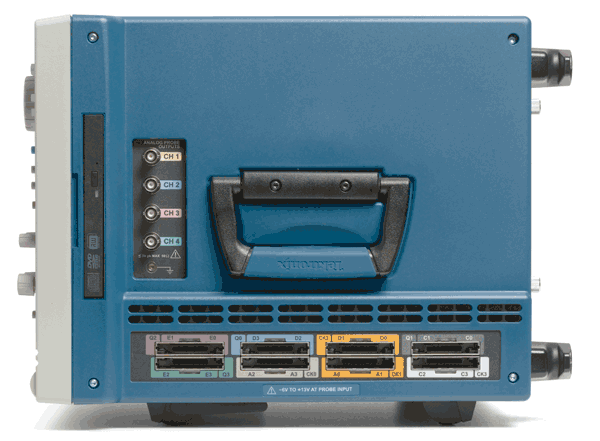

使用獨特的泰克 iCapture 功能將可疑信號傳輸?shù)?TLA6400 系列的模擬輸出。這樣可以省去其他示波器探頭，降低潛在的增加負載問題，并進一步縮短調試時間。 |
|
iView |
邏輯分析儀和示波器數據的時間相關視圖可跟蹤數字和模擬域的信號完整性問題。 |
Logic Analyzer Probe
| 探頭 | 說明 |
|---|---|
| P5910 |
17 通道通用探頭，用于 TLA6400 邏輯分析儀；適合 0.100 in. 及 2 mm 方針配置；單端數據，單端時鐘 |
| P5934 | 34 通道 Mictor 探頭，用于 TLA6400 邏輯分析儀；單端數據，單端時鐘 |
| P5960 | 34 通道 D-Max 探頭，用于 TLA6400 邏輯分析儀；單端數據，單端時鐘 |
